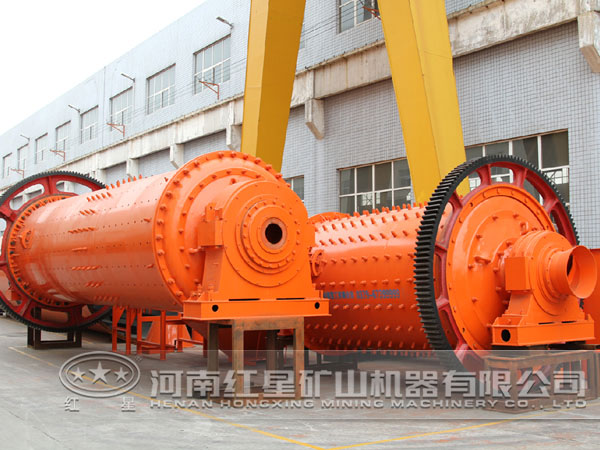

球磨機變位齒輪原理的研究

球磨機的齒輪是設備的關鍵零部件之一，因此對于齒輪的研究一直在不斷深入和發展。本文主要研究變?yōu)辇X輪原理。用范成法加工齒輪過程中，齒條刀具的分度線與被加工齒輪的分度圓相切時，加工出來的齒輪，稱為標準面輪。

人們發現，在保持刀具與工件的原有運動關系的條件下，只要改變刀具的切深，即改變齒條刀具的分度線與工件的分度圓之間的距離，就能得到與標準齒輪齒形不同的齒輪。這種由于改變刀具與工件的相對位置而加工出來的齒輪，稱為變位齒輪。圖1中的虛線，表示齒條刀具的分度線與工件的分度圓相切時加工標準齒輪的情況。由于齒條的移動速度v等于齒輪分度圓的線速度ωr，即刀具的分度線與工件的分度圓相互作純滾動，因而被加上齒輪的分度圓齒厚s應等于其齒槽寬e，均為1/2π m，這種齒輪稱為標準齒輪。

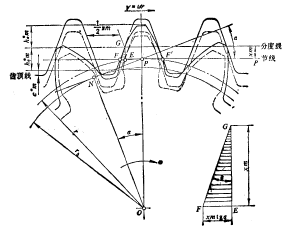

圖 1 ?變位齒輪原理圖

圖1中的實線，表示被加工齒輪的分度圓未與刀具的分度線相切，而是與分度線平行的一條直線(節線)相切，齒條刀具的移動速度v仍等于工件分度圓線速度ωr，即工件的分度圓與刀具的節線相互作純滾動，這樣加工出來的齒輪稱為變位齒輪。

刀具分度線與工件分度圓的距離，用系數 x 與模數 m 的乘積 xm 來表示，x 稱為變位系數。當?shù)毒咭平患庸X輪中心，其分度線與工件分度圓相割時，稱為負變位，x 為負值。當?shù)毒呦蚣庸X輪中心遠移，其分度線與工件分度圓有一定距離時，稱為正變位，x 為正值。
