高壓微粉磨介紹

高壓微粉磨(高壓磨粉機)主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

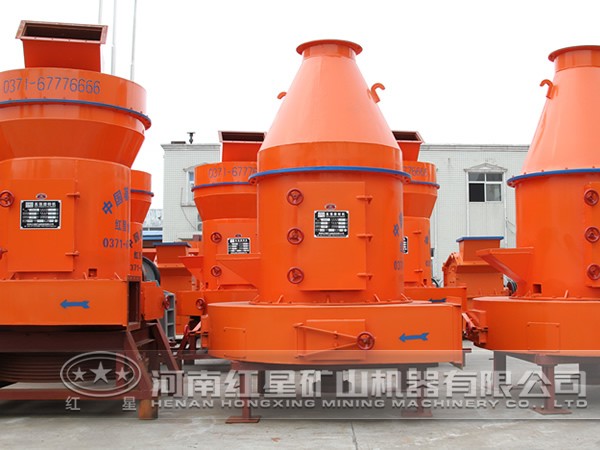

高壓磨粉機圖片

性能特點

1、高壓微粉磨與氣流磨相比適用范圍更大。
2、高壓微粉磨與其它同類磨機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg。
3、節能。在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一。?
4、投資小，收益高。在產量和細度相同的情況下，高壓微粉磨價格僅為氣流磨的八分之一。
5、進料粒度大，出料一次性平均粒徑可達到6.5um的超細粉。
6、重疊式多極密封研磨裝置，密封性能好。
7、高壓磨粉機除塵效果完全達到國家粉塵排放標準。

工作原理

在高壓磨粉機研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。

技術參數
