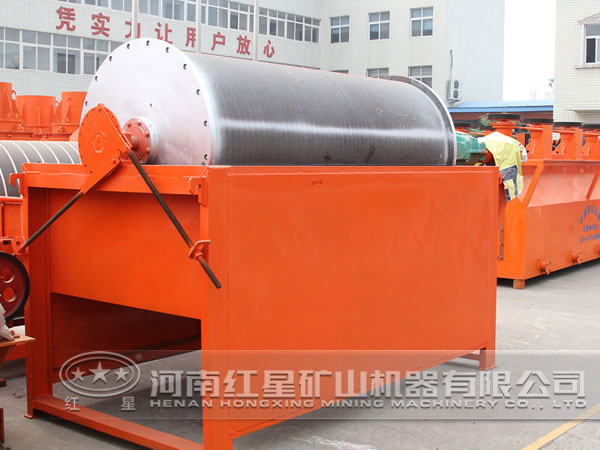

紅星高梯度磁選機的系統設計先進

高梯度磁選機是鐵礦選礦中的重要設備，該設備的結構及工藝設計質量直接關系到選別的經濟效率，下面就來了解一下紅星關于高梯度磁選機的先進系統設計。

高梯度磁選機組成：分選環、密封系統、傳動系統及支承和定位輪。

分選環：它是用不導磁不銹鋼板經冷彎、焊接和機加工制作而成。其特點是結構簡單，加工容易和重量輕。

密封系統：在高梯度磁選機中，礦漿柱式的給礦方式可以保證在整個分選空間有均勻的流體動力學條件,從而使分離效率提高，同時也可避免礦漿直接沖刷磁介質,大大地延長了磁介質的使用壽命,這對于鋼毛或細鋼板網類磁介質更是個關鍵。為了達到礦漿柱式給礦的技術要求,需要設計在轉動條件下分選環的密封系統。密封系統的結構如圖3所示,它是由上、下密封蓋板、周向密封橡膠圈，徑向橡膠條和壓力水給入通道等零部件構成。通過壓力水的滲漏,使橡膠圈與蓋板構成的動態密封副得到潤滑，并使礦漿不外泄，水的壓力需大于礦漿柱壓力。

傳動系統：傳動系統由銷齒傳動機構、齒輪、傘齒輪、皮帶輪、擺針輪減速機、電磁調速電機等零部件組成。轉環的轉速可從0.55r/min到5.5r/min作無級調速。銷齒傳動有結構簡單、加工容易、造價低及拆修方便等優點。用不導磁材料制造。
