介紹回轉窯的結構類型

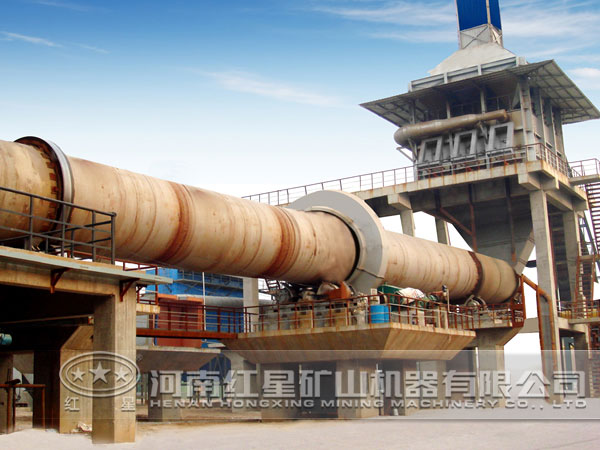

回轉窯的窯型有多種，例如直筒、擴大熱端（窯頭擴大）、擴大冷端（窯尾擴大）、及雙端擴大。現代設計的回轉窯較多的采用直筒型，因為其部件和襯磚的規格較少，結構簡單，有利于統一零部件、簡化制造和安裝維修等。筒體由鋼板卷成圓筒，然后一段一段地采用自動焊焊接而成，是物料完成物理與化學變化的容器，是回轉窯的基體。窯內物料溫度可達 1300℃左右，故筒體內砌筑有耐火材料（即窯襯），減少對筒體的熱輻射和熱流損失，提高回轉窯系統的熱效率，降低物料的熱耗，起保護筒體和減少散熱的作用，有利于提高筒體的壽命。一般回轉窯的高溫帶窯襯需要經常更換，它的更換周期即為窯的生產運轉周期，使用優質的耐火材料，砌筑且維護好窯襯，對窯的長其穩定生產運行起著重要作用。

按照石灰物料在回轉窯筒體內部的運動及變化過程，可將筒體內部在長度方面上化分成各個工作帶，即預熱帶、分解帶、燒成帶、冷卻帶。滾圈為一厚圓環，也稱為輪帶，套在筒體上，與筒體外表面的連接方式分為固定式和活套式兩種。固定式連接方式是將滾圈（或輪帶）處的筒體外表面與滾圈通過焊接連在一起，這種連接結構的筒體剛度好，但是由于回轉窯工作時和非工作時的筒體和滾圈的溫差較大，會產生較大熱應力，現在的回轉窯設計中很少采用此連接方式。活套式連接方式是將滾圈松套（或輪帶）在筒體外表面上，滾圈和筒體之間加裝焊接式墊板，墊板可以加強筒體的剛度、墊板之間的空隙增大了滾圈的散熱面積，減小滾圈對筒體的磨損以及調整筒體與滾圈的間隙大小，防止由于溫度變化引起的筒體“縮頸”現象?，F(xiàn)在回轉窯多用活套式連接。當輪帶內徑磨大，筒體墊板外徑磨小，其間隙會加大，超出允許范圍時，可以更換墊板來重新調整間隙。
