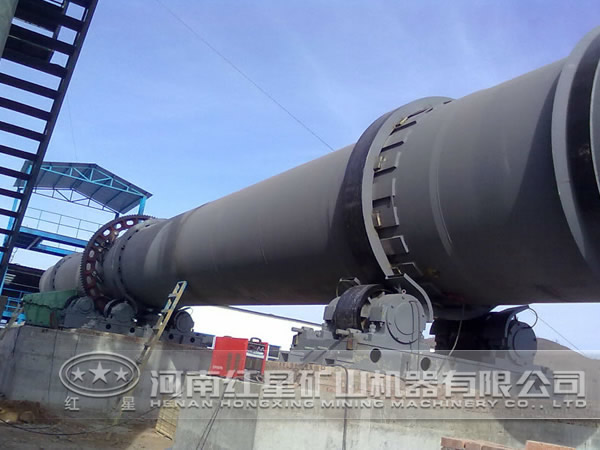

介紹回轉窯托輪與輪帶的測量方法

在回轉窯的測量中，對托輪和輪帶直徑的測量可以通過測量其周長間接獲得。測量傳感器包括周長傳感器和霍爾開關，其中周長傳感器是由標準滾動軸承制成的摩擦輪，摩擦輪上安裝有測速用的n個磁鋼，摩擦輪每轉動一周，其支架上的霍爾開關1就會輸出n個脈沖信號。下面以托輪直徑測量為例，說明其測量原理和方法。

當周長傳感器上的摩擦輪與托輪之間作無滑動滾動時，摩擦輪的表面線速度與托輪的表面線速度保持一致，摩擦輪上安裝有測速用的磁鋼，與磁鋼對應處的托輪上安裝有霍爾開關2，摩擦輪隨托輪旋轉，上面安裝的磁鋼依次通過霍爾開關1，不斷把摩擦輪轉角變量變?yōu)槊}沖信號量。與此同時，霍爾開關2測量托輪的轉動周期，每當托輪上的磁鋼通過霍爾開關2的上方時，霍爾開關2將輸出一個脈沖信號，脈沖的時間間隔T表示其轉動周期。在托輪每轉動一周的過程中，摩擦輪上的霍爾開關1也會產生一系列的脈沖。假設托輪轉動一周期間，摩擦輪上的霍爾元件輸出的整個脈沖數為m，己知摩擦輪上安裝的磁鋼數為N，摩擦輪直徑為d，同時考慮轉速的不均與性，tl和tm期間的速度分別用最為靠近的兩個脈沖周期Tl和Tm進行換算，由此可得托輪的直徑D：D=(m+t₁/T₁+tm/Tm)×d/N。

使用帶磁電編碼器測量直徑時，時間tl和tm測不定，為了便于計算可將兩者之和等價于摩擦輪霍爾開關1的一個脈沖周期。因此可將式的直徑計算公式作如下簡寫：D=(m+1)×d/n。
