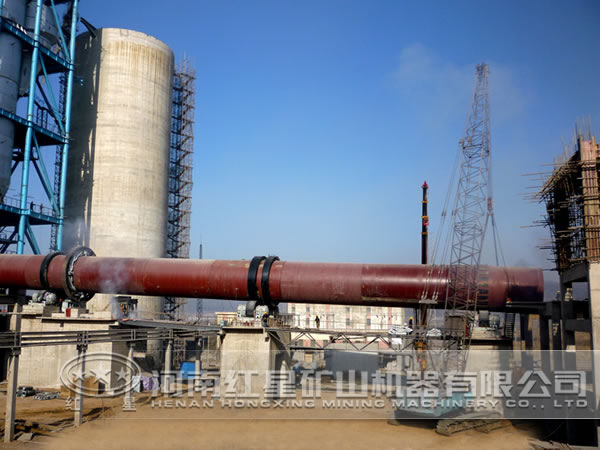

回轉窯安裝時應符合的九項要求

本文介紹回轉窯安裝時應符合哪些施工要求？具體有以下九項要求。

（1）基礎放線

①下窯殼體基礎中心與傳動基礎中心（蝸輪）水平投影的位置為1mm。

②上窯殼體基礎中心與下窯殼體基礎中心水平投影響的位置為4MM。

③各層基礎標高偏差不應大于±1mm。

（2）下窯體安裝時，應與基礎中心重合，位置度為0.5mm。下窯殼體上平面水平度為0.2mm/m。

（3）下窯殼體定位后，蝸輪箱體與下窯殼體中心的位置度為0.5mm，水平度為0.2mm/m。

（4）風管、重心軸、主軸部分的相互聯接均應處于自然狀態，不得有扭勁現象，其同軸度為0.5mm.

（5）回轉窯風管及各處法蘭接合面必須密封良好。

（6）下窯殼體與托盤間四周距離應一致，不得有卡碰現象。

（7）卸料篦子回轉窯中心與下窯殼體中心的位置度為3mm。

（8）用著色法檢查傳動齒輪嚙合的接觸斑點（蝸輪、蝸桿），其接觸的百分值要求：沿齒高不應小于65%；沿齒長不應小于60%。

（9）傳動部分安裝，在下窯殼體卸料裝置蝸輪定位完畢，依次進行。上窯殼體、窯罩與下窯殼體同軸度4mm。

通過以上安裝施工要求的把關，窯爐設備土建施工作業才能滿足窯爐設備安全運轉。
