回轉窯旋風筒結構的主要參數設計

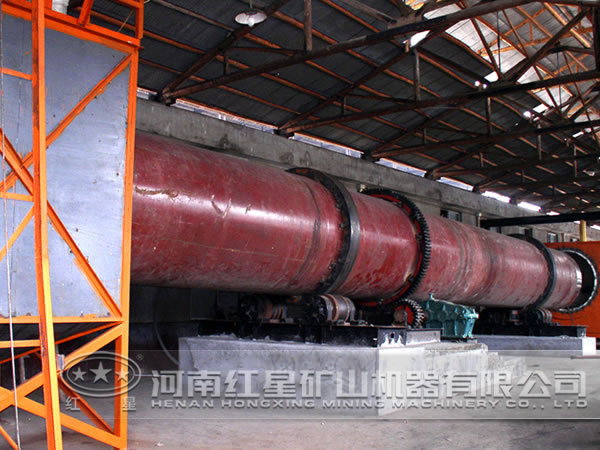

河南紅星機械是國內大型回轉窯設備制造商，專業制造各類煅燒窯爐設備與配套烘干機設備，安裝施工快速終身免費技術支持。本文給您介紹如何設計回轉窯旋風筒結構的主要參數。

一、旋風筒直徑與斷面

回轉窯設備旋風筒的結構，以圓柱體及圓錐的設計最為重要，由于它們的尺寸及其比例不同而構成不同類型的旋風筒。在旋風筒各部分尺寸的設計中，又大多以圓柱體部分的直徑D為基礎，因此要首先確定它的尺寸。對其計算一般有如下四種方法：

a、按排氣管需要的尺寸，反推圓柱體直徑。

b、以實驗數據為基礎，根據負荷系數，即單位流量所需的有效橫斷面積計算。

c、根據旋風筒假想截面風速計算。

d、根據理論與經驗推導的各種公式。

中國TJ型新型旋風筒截面風速一般為3.5～5.5m/s，旋風筒高徑比C1級為2.8～3.0，C2～C5為1.9～2.0。

二、旋風筒進風口形式與結構

回轉窯設備旋風筒進風口原來大多采用矩形結構，進風口風速一般為15～25m/s。新型旋風筒進風口已改進為五邊形或菱形結構，目的在于引導進入旋風筒的氣固流向下偏斜運動以減少阻力，同時，為降低阻力適當降低進口風速。我國TJ型新型旋風筒進口風速一般為15～18m/s。

三、旋風筒內筒結構

回轉窯旋風筒內筒與出風口相連。由于內筒系插入旋風筒內在高溫環境下工作，故其材質、結構及插入深度，對提高其工作壽命、維修及旋風筒阻力有重要影響。我國TJ型旋風筒，內筒插入深度C1級為1.1～1.3，C2～C5級為0.5～0.6（進風口尺寸長度）。

回轉窯配套新型旋風筒內筒（主要是最下級旋風筒內筒）已將原來整體結構改進為扁圓形或“靴形”結構。旋風筒出口風速一般為10～20m/s。新型旋風筒為了降低阻力，有擴大內筒直徑、降低出口風速的趨勢。我國TJ型旋風筒出口風速取11～14m/s。
