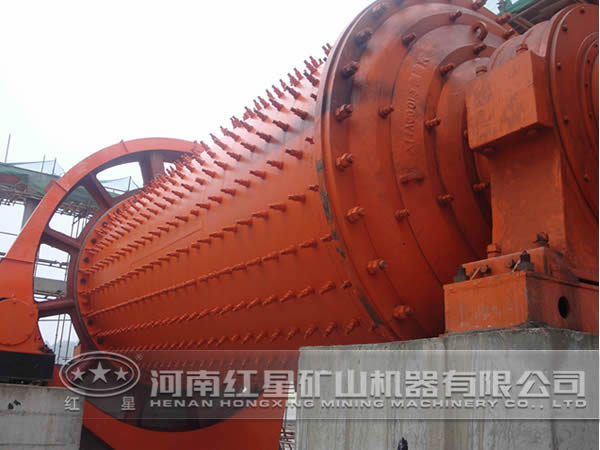

球磨機變位齒輪在設計中的難點

在球磨機設備中，大型開式或半開式齒輪傳動大小齒輪破壞或失效的主要原因是磨損，應盡量選擇較大的變位系數。但是在各種嚙合質量指標間的關系往往是互相矛盾的，有時改善了某一質量指標，同時卻會引起其他某些質量指標的惡化。因此限制了變位系數的加大，也就是說，變位系數不能任意加大。

設計變位齒輪的主要限制條件有：

（1） 為保證無側隙嚙合必須滿足的幾何條件；

（2） 保證必要的重合度；

（3） 保證齒輪嚙合時不干涉；

（4） 保證有一定的齒頂厚；

（5） 保證齒輪不根切；

（6） 保證大小齒輪齒根的滑動系數相等或相近，且絕對值不大于 1.5；

（7） 保證大小齒輪有足夠的接觸強度和彎曲強度。

（8） 保證大齒輪的分度圓大于 1.4 倍的筒體規格直徑。

由上面的限制條件可設約束條件為：

（1）保證重合度大于等于 1.2：

（2）保證齒輪嚙合時不干涉。

球磨機小齒輪齒根不干涉的條件：

球磨機大齒輪齒根不干涉的條件：

（3）保證齒頂厚大于等于 0.4 倍的模數。

小齒輪齒頂厚條件：大齒輪齒頂厚條件：

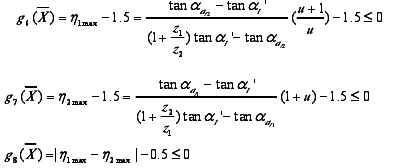

（4）兩齒輪齒根的相對滑動率比較接近且都不大于 1.5

（5）保證齒輪加工時不根切

不產生根切的最小齒數為：

不根切的最小變位系數為:

當h =1 時，

小齒輪不根切：

大齒輪不根切：

（6）保證大小齒輪有足夠的接觸強度和彎曲強度：

齒面接觸強度（因?yàn)樾↓X輪接觸壓力最大，只要小齒輪滿足接觸條件即可）

齒根彎曲強度：

（7）保證大齒輪的分度圓大于 1.4 倍的筒體規格直徑。

因?yàn)閲Ш辖堑挠?jì)算使用了無側隙嚙合方程，所以無側隙嚙合方程沒有作為約束條件。
